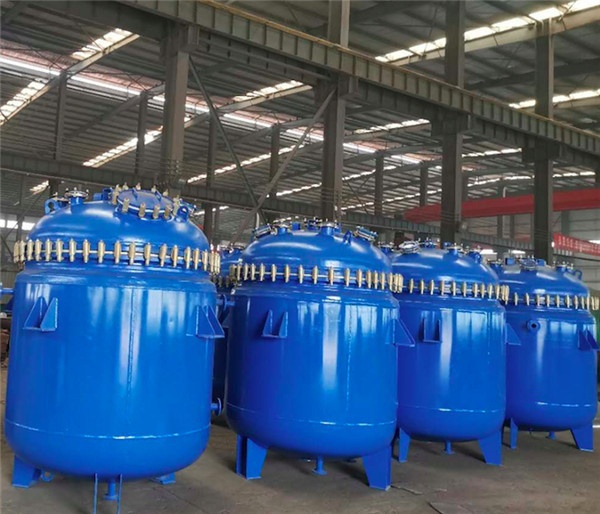

河南8868有限公司生产的搪玻璃反应釜（反应罐）：是将含高二氧化硅的搪玻璃瓷釉，衬在钢制容器的内表面，然后经高温灼烧而牢固得均匀得密着于金属表面上的化工设备。所以，搪瓷反应釜具有玻璃的稳*性和金属强度的双重*点，是一种*良的耐腐蚀化工设备。开式和闭式的区别就是开式的釜盖可以打开,闭式的不可以,开式是用卡子连接，拆装比较方便，闭式的*点密封性能比较好,实际容积比开式的要多。搪瓷反应釜化工容器等产品已广泛适用于化工、医药、染料、农药、有机合成、石油、食品制造和国防工业等工业生产和科学研究中的反应、蒸发、浓缩、合成、萃取、聚合、皂化、矿化、氯化、硝化等，以代替昂贵的不锈钢和有色金属，我公司生产的化工反应罐、搪瓷/搪玻璃反应釜*部用特*规格电炉烧成，搪瓷/搪玻璃设备具有表面光滑、耐磨、耐热、易洗刷、不污染物料、价格低廉、不易蹦瓷等。
设计压力：罐内压力0.4Mpa 夹套内压力0.6Mpa
设计温度：罐内200℃ 夹套内200℃
介质特性：*毒、非易爆
设计标准：G150.1~150.4-2001《压力容器》GB25025-2010《设备技术条件》 TSG21-2016《固*式压力容器安*技术监察规程》NB/T47015-2011《压力容器焊接规章》
检测标准：X光射线，A类和B类每条焊接接头长度的20%射线探伤，且不小于250mm按NB/T47013.1~5-2015 AB*Ⅲ*为合格。
搪瓷检验：搪玻璃厚度0.8-2.0mm,高电压实验为20KV作业面不导电（按GB/T7993规*）
技术特性表：
开式反应罐(79标) | 开式反应罐(93标) | ||
允许工作压力PN | 罐内≤0.37Mpa 夹套内≤0.58Mpa | 允许工作压力PN | 罐内≤0.37Mpa 夹套内≤0.8Mpa |
允许工作温度 | 罐内0-200℃ 夹套内0-200℃ | 允许工作温度 | 罐内0-200℃ 夹套内0-200℃ |
允许搅拌转速 | 锚式、框式63、85r/min 浆式80、125r/min 叶轮式≤130r/min | 允许搅拌转速 | 锚式、框式63、80r/min 浆式80、125r/min 叶轮式≤125r/min |
搅拌轴为填料密封时罐内工作压力不超过0.25Mpa | |||
搪玻璃开式反应罐(79标表1)：
代号 | 公 称 容 积(L) | ||||||
500 | 100 | 200 | 300 | 500 | 1000 | ||
DN | 500 | 600 | 700 | 800 | 900 | 1200 | |
DO | 350 | 420 | 490 | 560 | 630 | 840 | |
D1 | 600 | 700 | 800 | 900 | 1000 | 1300 | |
D2 | 706 | 816 | 930 | 1106 | 1156 | 1488 | |
D3 | 25 | 25 | 25 | 25 | 25 | 30 | |
D4 | 32*4 | 32*4 | 32*4 | 32*4 | 32*4 | 65*5 | |
D5 | 270 | 270 | 300 | 350 | 350 | 65*5 | |
D6 | — | — | — | — | — | 1120 | |
H | 465 | 565 | 775 | 875 | 1075 | 1275 | |
H1 | 300 | 300 | 350 | 350 | 400 | 500 | |
H2 | 265 | 300 | 355 | 385 | 415 | 500 | |
H3 | 250 | 250 | 250 | 250 | 270 | 315 | |
H4 | — | — | — | — | — | — | |
H5 | — | — | — | — | — | — | |
H6 | 220 | 220 | 230 | 240 | 270 | 270 | |
H7 | 945 | 945 | 953 | 1154 | 1154 | 1276 | |
L | 2030 | 2170 | 2430 | 2782 | 3040 | 3470 | |
h | 浆式/叶轮式 | 95 | 100 | 105 | 125 | 165 | 180 |
锚式/框式 | 45/- | 60/- | 45/- | 45/- | 85/- | -/85 | |
卡子 | 0.2Mpa | BM16/28 | BM16/28 | BM16/36 | BM20/40 | BM20/32 | BM20/52 |
0.4Mpa | BM16/28 | BM16/32 | BM16/40 | BM16/48 | BM16/36 | BM16/56 | |
减速机型号 | BLD0.8-1-I | BLD0.8-1-I | BLD0-1.1-1-I | BLD-3.0 -3-I | BLD-3.0-3-I | BLD4-3-I | |
放料阀规格 | 70/32 | 70/32 | 80/40 | 80/40 | 80/40 | 100/50 | |
电机功率(kw) | 0.8 | 0.8 | 1.1 | 3 | 3 | 4 | |
实际容积（w） | 71 | 128 | 247 | 389 | 588 | 1250 | |
传热面积（Mz） | 0.34 | 0.66 | 1.26 | 1.75 | 2.64 | 4.54 | |
设备总重（Kg） | 477 | 548 | 706 | 765 | 1030 | 1690 | |
搪玻璃开式反应罐(79标表2)：
代号 | 公 称 容 积(L) | ||||||
1500 | 2000 | 3000 | 5000(B) | 5000(A) | 88888888 | ||
DN | 1300 | 1300 | 1600 | 1750 | 1750 | 1200 | |
DO | 910 | 910 | 1120 | 1120 | 1200 | 1200 | |
D1 | 1450 | 1450 | 1750 | 1750 | 1900 | 1900 | |
D2 | 1679 | 1679 | 2029 | 2188 | 2188 | 2188 | |
D3 | 30 | 30 | 36 | 36 | 36 | 36 | |
D4 | 65*5 | 65*5 | 65*6 | 65*8 | 80*6 | 80*6 | |
D5 | 400 | 400 | 450 | 450 | 450 | 450 | |
D6 | 1270 | 1270 | 1550 | 1550 | 1680 | 1680 | |
H | 1475 | 1820 | 1820 | 2780 | 2580 | 3100 | |
H1 | 600 | 600 | 700 | 800 | 700 | 740 | |
H2 | 510 | 510 | 580 | 580 | 622.5 | 637 | |
H3 | 507 | 507 | 614 | 614 | 550 | 550 | |
H4 | 315 | 315 | 315 | 315 | 350 | 350 | |
H5 | 330 | 330 | 330 | 330 | 370 | 370 | |
H6 | 1000 | 1335 | 1247 | 1750 | 1530 | 1760 | |
H7 | 1276 | 1276 | 1316 | 1316 | 1316 | 1361 | |
L | 3695 | 4035 | 4225 | 5185 | 5030 | 5261 | |
h | 浆式/叶轮式 | 165 | 175 | 190 | 190 | 190 | 190 |
锚式/框式 | -/115 | -/125 | -/144 | -/144 | -/190 | -/190 | |
卡子 | 0.2Mpa | BM20/56 | BM20/56 | BM20/52 | BM20/52 | BM24/60 | BM24/60 |
0.4Mpa | BM20/64 | BM20/64 | BM24/60 | BM24/60 | BM24/68 | BM24/68 | |
减速机型号 | BLD4-3-I | BLD4-3-I | BLD5.5-3-I | BLD5.5-3-I | BLD5.5-3-I | BLD7.5-3-I | |
放料阀规格 | 100/50 | 100/50 | 125/80 | 125/80 | 125/80 | 125/80 | |
电机功率(kw) | 4 | 4 | 5.5 | 5.5 | 5.5 | 7.5 | |
实际容积（w） | 1720 | 2160 | 3715 | 5650 | 5650 | 7000 | |
传热面积（Mz） | 5.34 | 7.02 | 8.61 | 13.8 | 13.8 | 16.4 | |
设备总重（Kg） | 2160 | 2410 | 3450 | 4470 | 5032 | 5978 | |
搪玻璃开式反应罐(93标表1)
代 号 | 公 称 容 积 (L) | |||||||
50 | 100 | 200 | 300 | 500 | 1000 | 1500 | ||
DN | 500 | 600 | 700 | 800 | 900 | 1200 | 1300 | |
DO | 350 | 420 | 49 | |||||
